2018年UIOT智能家居和中電聲學團隊達成戰略合作，自合作以來雙方互惠互利，陸續完成了眾多家庭影院項目，獲得客戶的一致好評。
本次UIOT超級智慧家北沙灘紅星店重裝升級，繼續選擇中電聲學打造專業影音室展廳，為廣大影音愛好者提供極致享受，接下來就讓我們一起來品鑒一下吧。
基本信息
房間尺寸：5×3.9×3m
座位數：3個
幕布尺寸：135寸4K高清透聲畫框幕布
音頻系統：7.2.4
設計原則
1、總體性原則
聲學設計是總體規劃中的一個組成部分,應充分符合總體規劃提出的要求。同時聲學設計還要充分考慮和周圍環境的關系，以及與美學設計，結構設計，機電設計的協同配合。
2、科學性原則
嚴格遵循聲學設計規則制定科學的聲學指標，同時制定的聲學指標必須可以滿足后期科學的驗收檢測要求。
3、舒適性原則
嚴格按照“以人為本”的思想，充分考慮人的舒適性，包含人的視覺舒適性、聽覺舒適性、感覺舒適性。
4、美觀性原則
在滿足聲學要求的前提下，盡量選擇美觀性強的材料及結構。
5、實用性原則
選擇實用性強的聲學產品，根據建筑空間組合的特點，選擇合理的結構、施工方案、使聲學效果更佳、施工更加方便、縮短更期。
6、環保性原則
室內空間所用的所有聲學材料必須符合國家環保標準。
7、經濟性原則
在滿足使用要求及美觀要求的前提下，盡可能降低工程成本。
8、裝配式原則
現場施工及產品安裝最大程度遵循裝配式原則，保證工程順利、安全、高效完成。
設計依據
（1）《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356-2005；
（2） 《民用建筑隔聲設計規范》 GB 50118-2010；
（3） 《廳堂混響時間測量規范》(GBJ76-84)
（4）《建筑隔聲評價標準》(GB／T50121-2005)
（5） 《客觀評價廳堂語言可懂度的RASTI法》GB/T14476-93；
（6）《聲環境質量標準》GB3096-2008
（7）《數字立體聲電影院的技術標準》
（8）《小型影院聲學設計與認證標準》QB/ZD 01-2013

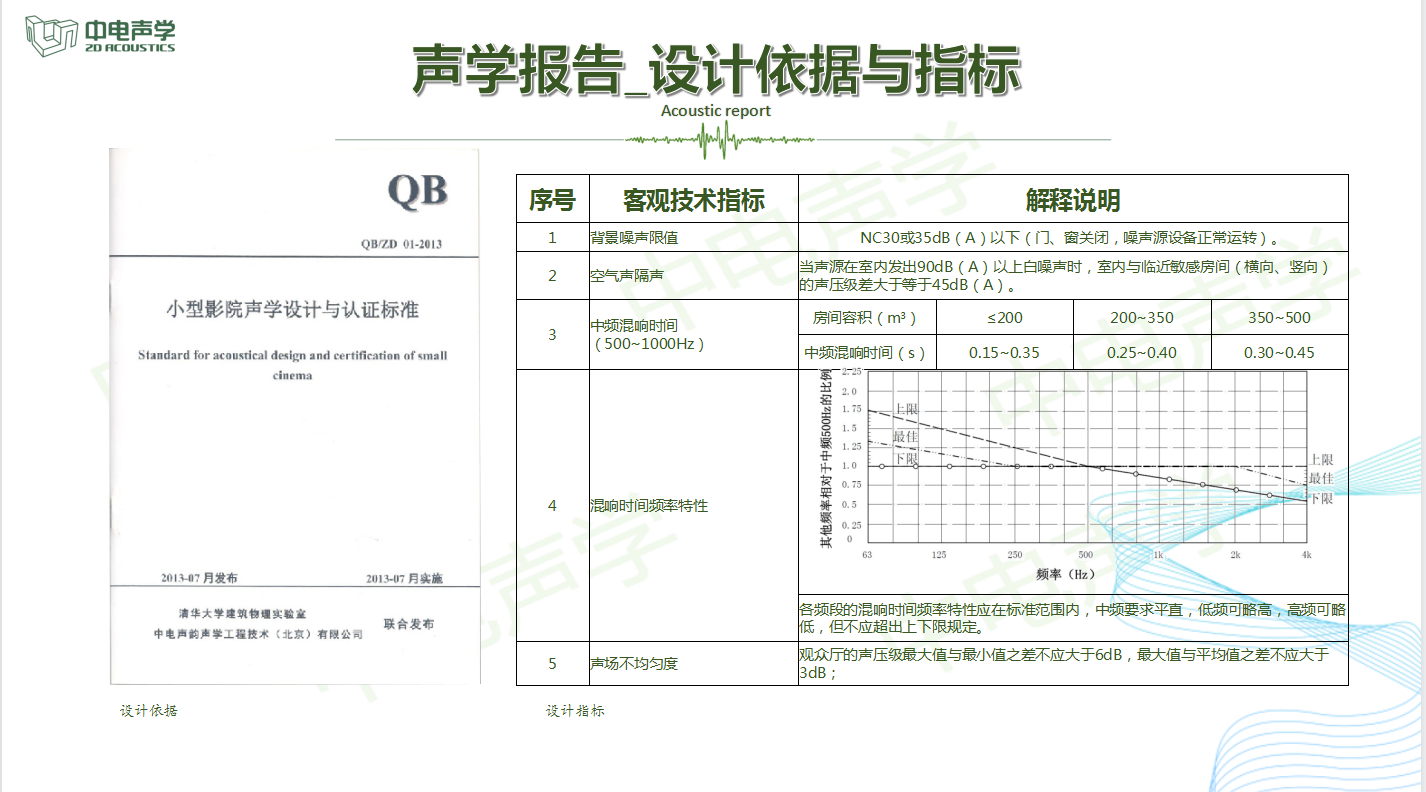

設計指標
觀眾廳內無明顯的音質缺陷，如回聲、顫動回聲和聲染色等。
較低的背景噪聲是聽音的前提和基礎，只有房間保持安靜，才能體驗到聲軌的每一個細節，音質設計才有意義，否則再好的聲音效果都會受到噪聲的干擾。以下為不同 NC 曲線對應的人耳的主觀感受：
綜合考慮：在影院觀眾廳內空調設備、通風設備、放映設備正常運轉的情況下，室內背景噪聲值小于35dB或NR30。
良好的隔聲意味著：該房間任何時間使用時既不干擾他人，不會受到他人干擾。正常觀影時，聲級范圍約在 85-105dB（A)。因此良好的隔聲不僅是對室內背景噪聲的保證，也是防止房間使用時對周圍敏感房間及環境造成影響。因此，將各項隔聲指標規定如下：
墻體 Rw+C≥60dB；
樓板Rw+C≥60dB；
隔聲門 Rw+C≥45dB；
空間用途不同的房間應該有不同的混響時間。由于影院對語言聽聞清晰度方面的要求是首要的，所以要求較短的混響時間，以保證語言清晰度，因此混響時間取0.35s（±0.05s）
因為材料的吸聲系數是隨頻率而變化，因此混響時間也隨頻率而改變。混響時間計算通常采用 125Hz 到 4000Hz 的六個頻率。精準地還原聲軌錄制的音色，需要房間的混響時間頻率特性曲線盡可能保持平直，考慮到人耳低頻靈明度比高頻靈敏度低，同時兼顧吸聲處理中高頻吸收比低頻吸收更容易實現，因此，低頻混響時間可略高于中高頻。
結論：各頻帶混響時間范圍如下表：
良好的聲學設計不僅要保證聽眾能聽到，而且在每個座位聽到的響度基本一樣。因此，我們規定正常放映時，觀影區的 100Hz~4000Hz 范圍內各頻帶倍頻程聲壓級最大值與最小值之差不應大于 6dB，最大值與平均值之差不應大于3dB。
聲學分析

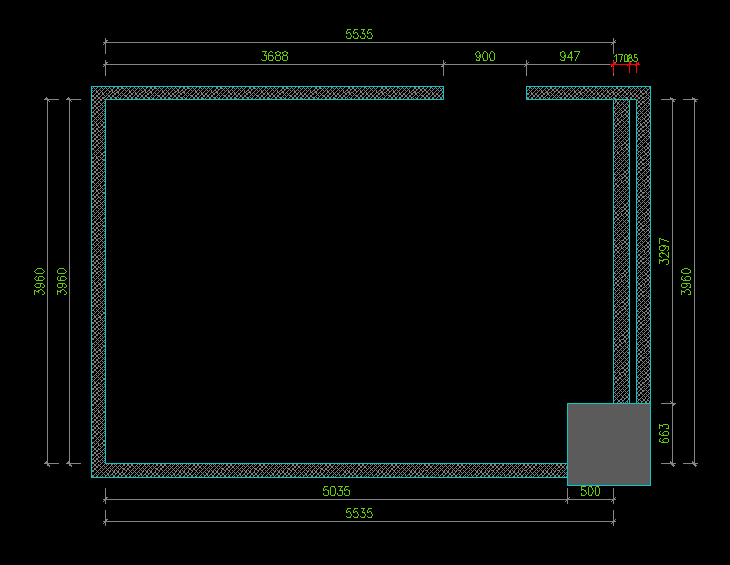

房間原始尺寸：長度為5m，寬度為3.9m，高度為3m，房間長寬高比例為1.67:1.3:1。 （房間高寬比為0.769，房間長寬比為1.282）

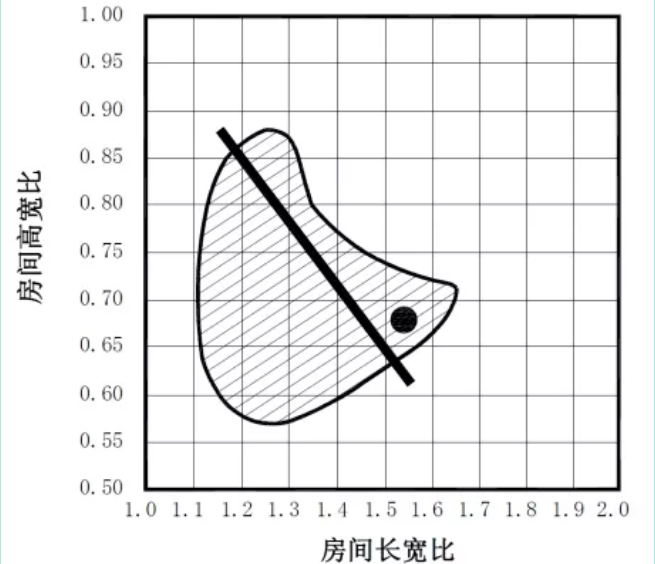

推薦房型比例
結論：房間比例處于杜比認證建議的合理范圍內，在該尺寸比例下，房間內部各方向共振頻率簡并（重疊）可能性會比不合理的房間尺寸的可能性小很多，這在房間建造初期就能對音質提供良好的支持，一定程度上對聲染色有所改善。
房間平行墻面、地面與頂面之間為平行面，易形成顫動回聲。
原始空間墻體幾乎沒有任何吸聲作用，混響時間高于設計目標0.35秒。
觀影時，影院低音炮低頻能量巨大，震感極強，為了防止樓上及相鄰敏感空間受到噪聲干擾，該房間必須整體做隔音處理，門洞是房間的主要漏聲環節，普通木門的計權隔音量Rw＜15dB，無法滿足要求。
解決方案
為保證室內語言清晰度，降低室內混響時間，改善室內音質，消除回聲、顫動回聲和室內聲場不均勻等聲學缺陷，控制室內背景噪聲，采取以下建聲處理措施：
為了避免觀影時產生的聲音影響周圍環境，同時也為了避免外部噪聲傳到室內，隔聲方案為“房中房”，徹底隔絕室內外噪聲的相互干擾。
新砌墻體采用雙層120mm厚紅磚墻，中間預留深度為100mm的空間，計權隔聲量Rw＞55dB

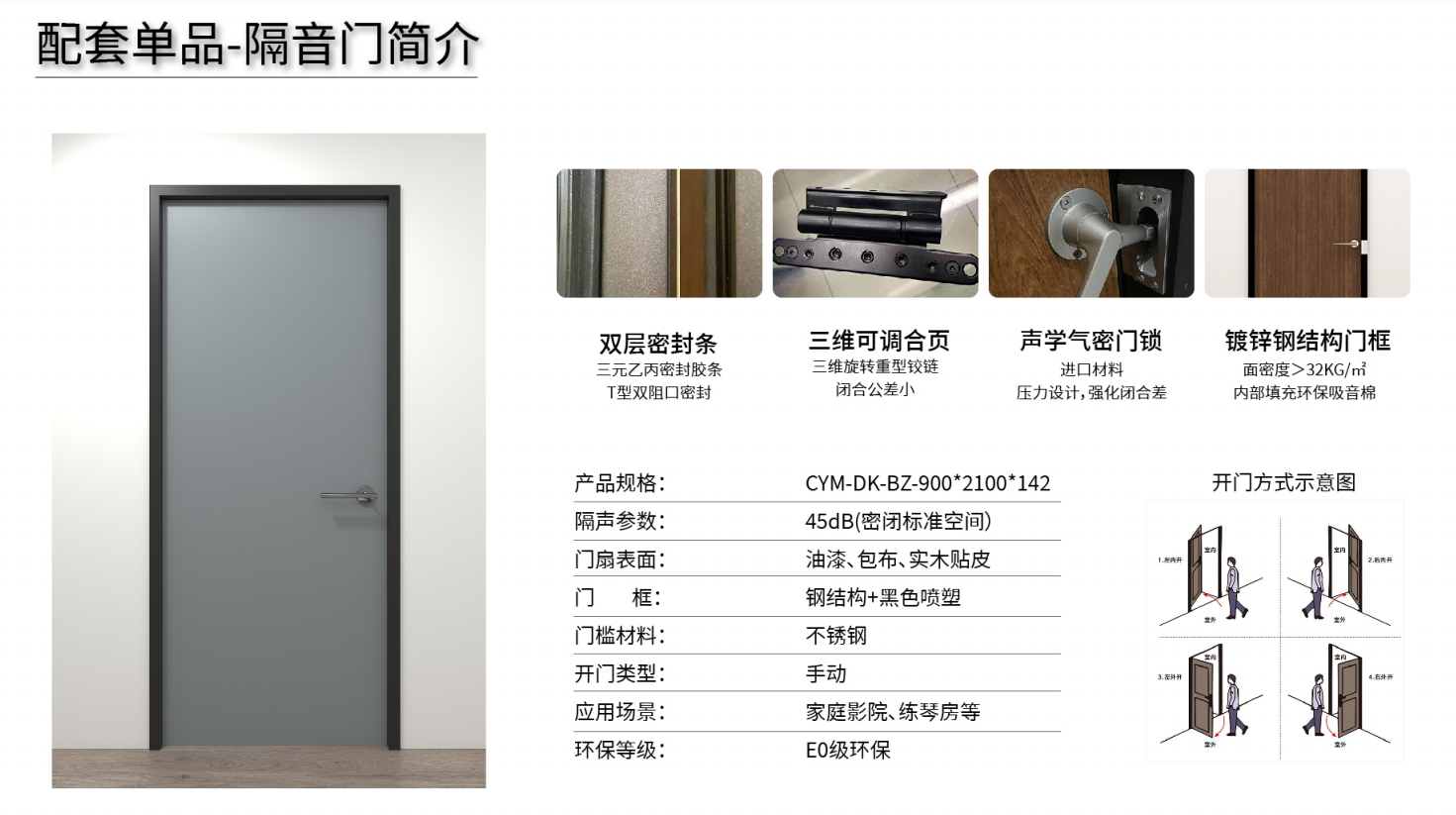

門洞處采用“聲閘”結構，即一扇專業隔聲門，計權隔聲量Rw＞40dB。

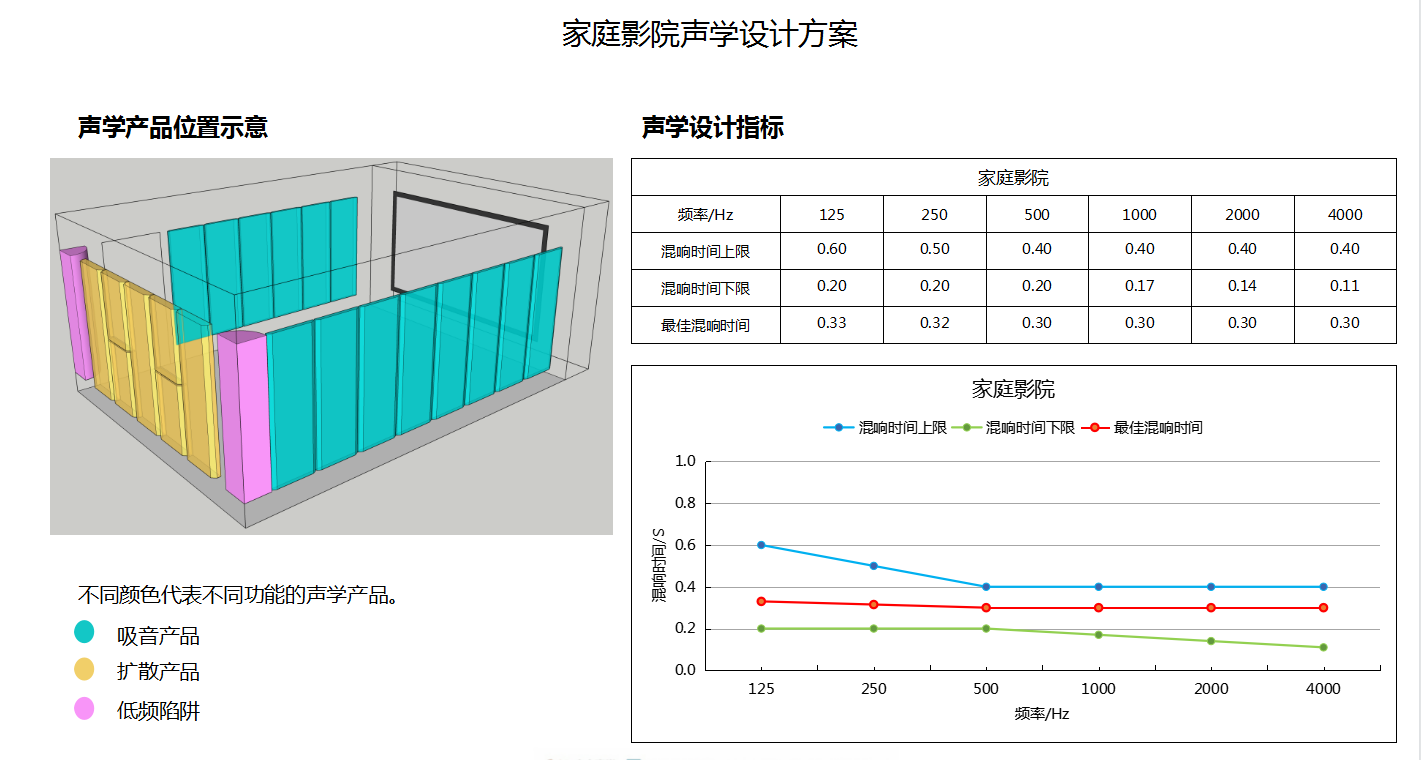

根據美學設計師的效果圖及CAD圖紙，我們經過仔細的聲學計算，在保證美學效果的前提下，給出如下方案：
靠近幕布的兩側墻：靠近幕布的兩側墻，采用具有吸音且起到裝飾效果的吸音畫，主要控制來自側墻的一次反射聲，為觀眾提供更加純粹、干凈的直達聲，有更好的觀影體驗。
天花：根據效果圖，影院天花部分采用星空頂，即吸音板穿光纖的構造，控制來自天花的一次反射聲。
后墻：影院后墻采用擴散畫，同時墻角安裝低頻陷阱有效解決墻角駐波問題。
地面：采用10mm厚吸聲地毯。
飾面：飾面采用3dB無損透聲布，透聲性能滿足100~10000Hz之內各個頻帶的聲音衰減量小于3dB。
二、設計效果圖
該展廳采用新中式風格，設計主題為禪修悟道。樸質空、靈之美。古樸的中式風格，簡約卻又不失雅致，沒有千篇一律的雍容華貴，沒有土豪般的金碧輝煌。不浮華，不燥動，精心的設計盡享恬靜。
三、施工過程圖
四、完工效果圖
五、完工聲場測試

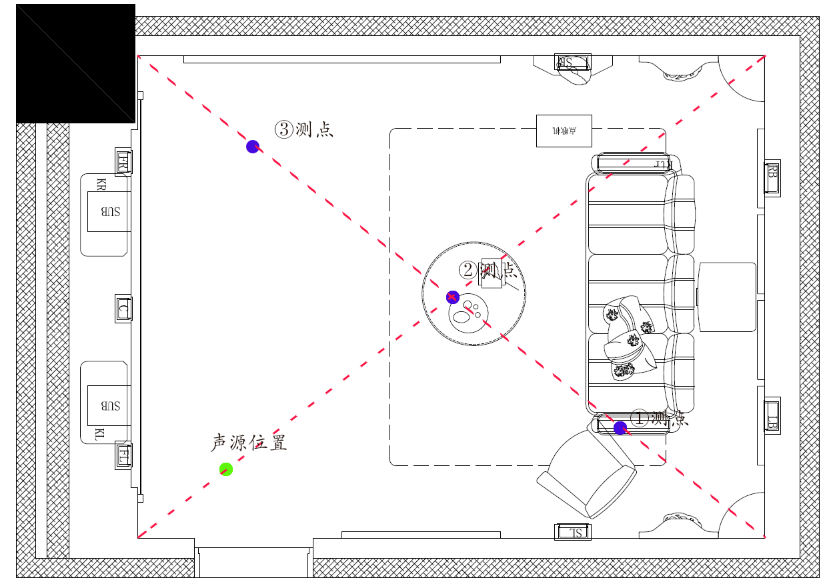

混響時間測試點位：
測點位置處于房間對角線三等分處。聲源位置處于頂角位置，距三個界面均大于0.5m。具體位置如下圖

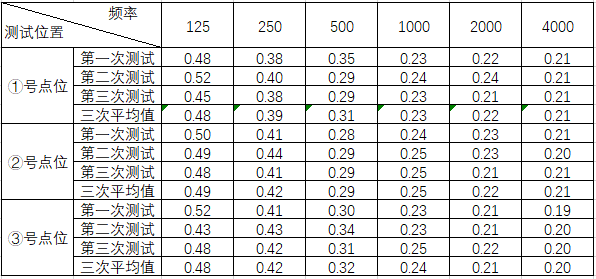

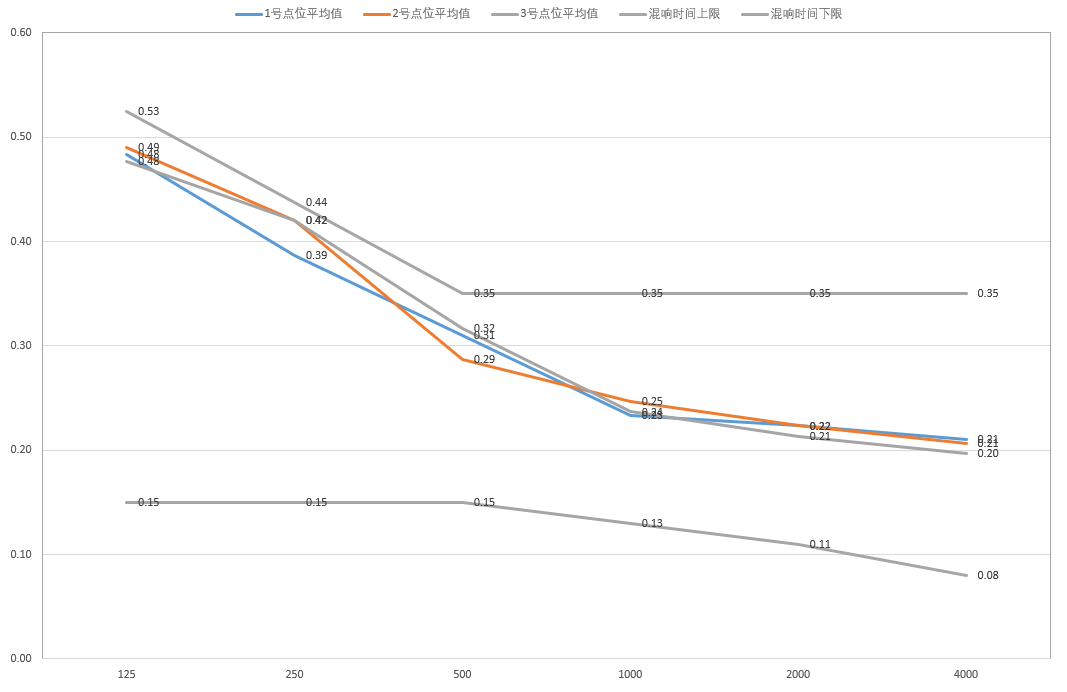

測試數據如下：
在125Hz-4000Hz范圍內，實際的混響時間均處于要求的范圍內，且混響時間較為平滑。

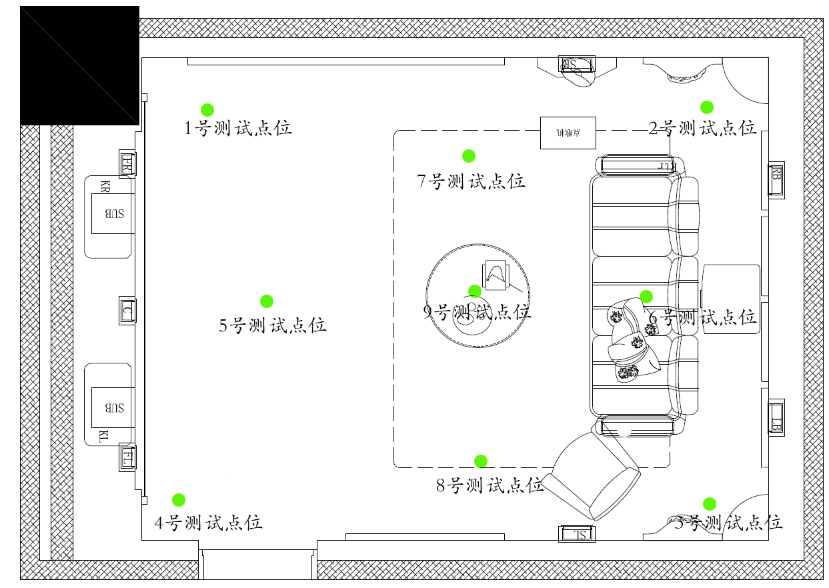

房間內部共有9個測試點位，測點位置如下圖：

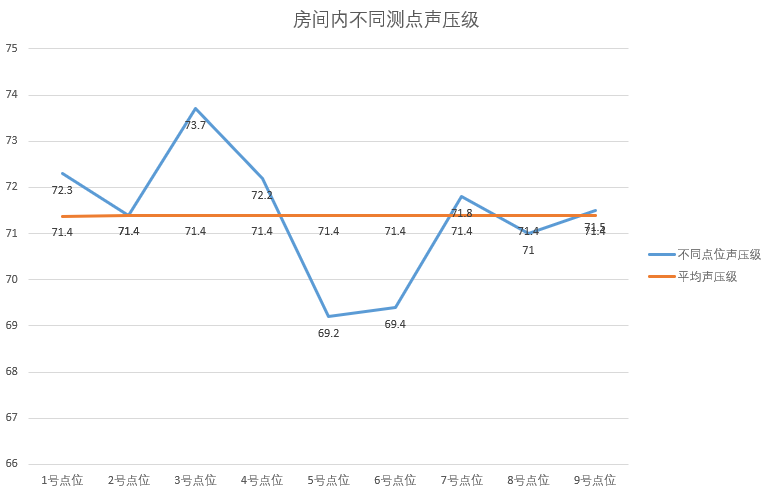

各測點位置聲壓級如下：
9個測點平均聲壓級為71.4dB（A），各點位與平均值之差的最大值為2.3dB（A）。符合聲場不均勻度要求（最大值與平均值之差不應大于3dB）。
本項目影音室位于北京市北沙灘紅星美凱龍四層UIOT超級智慧家，歡迎各位影音愛好者蒞臨體驗。
